模具滑块里出斜顶,这种经典结构你见过吗?
2018-11-02
  注塑模滑块里面出斜顶的产品比较少见,结构也是多样化的,本文给大家介绍一种滑块里面出斜顶的经典机构,希望起到抛砖引玉的作用。

  1. 设计思路

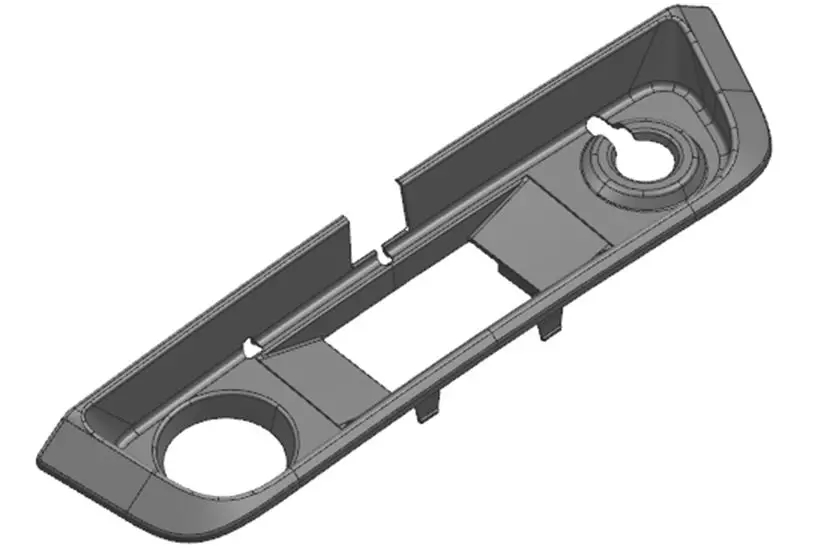

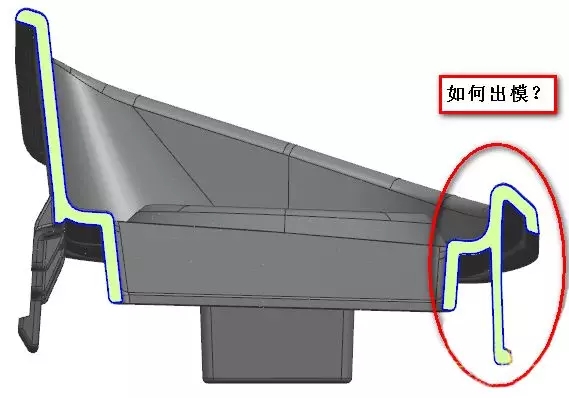

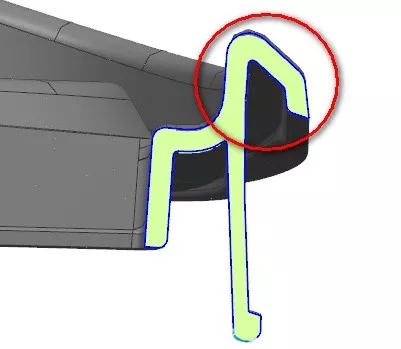

  做普通滑块机构抽出,红色框的钢料卡住无法出模,必须线将红色框的钢料先脱离产品再抽离倒扣。

  2. 滑块头部设计

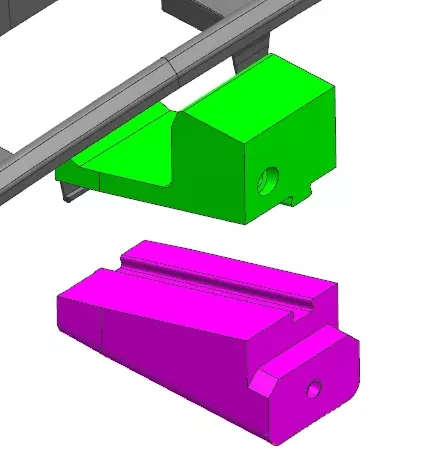

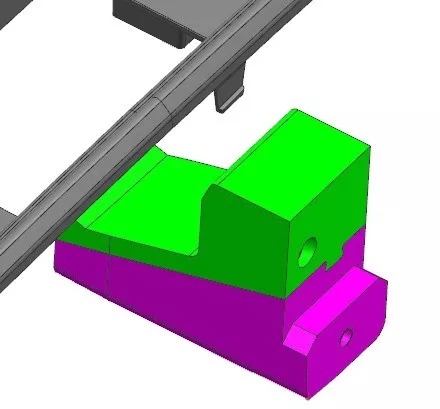

  绿色为斜顶,带突出的燕尾,品红色为滑块,主要是抽出倒扣和驱动斜顶向下脱扣,燕尾槽滑配。

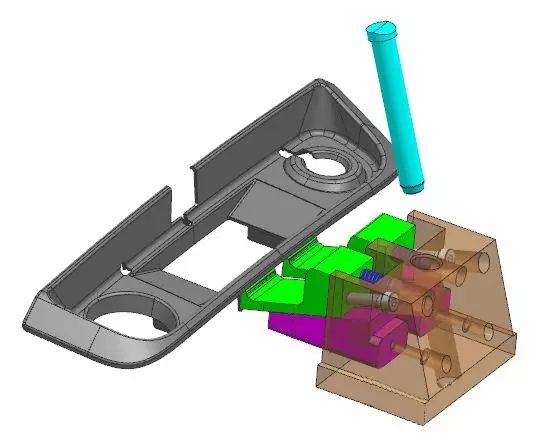

  3. 滑块出斜顶机构解剖

  斜顶需锁一个限位螺丝,限制斜顶向下运动的距离,弹簧是为了防止斜顶跟着滑块往右边走。

  4. 滑块出斜顶机构运作原理

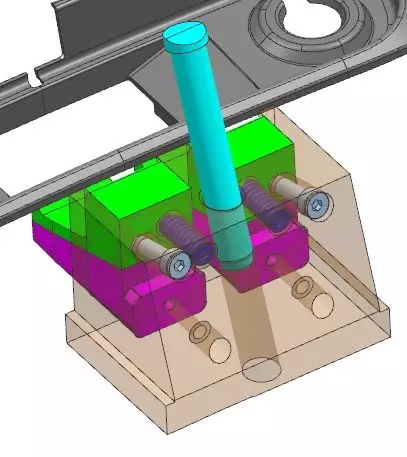

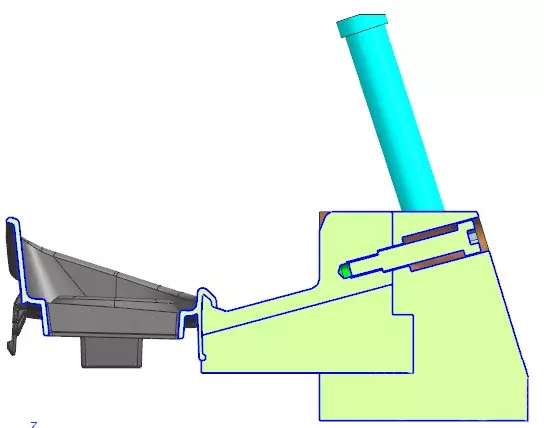

  斜导柱驱动滑块向右侧抽芯,品红色的滑块镶件驱动斜顶向下运动,同时脱离倒扣,弹簧防止斜顶跟着滑块往右边走,走到一定距离以后限位螺丝限死,斜顶同时跟着滑块抽芯。
